新能源 BBM 采集板温湿度循环与 IPX7 防水验证完整实操规范
一、适用测试对象
本方案针对新能源动力电池 BBM 模组、配套 FPC 柔性采集线路，适配 Tier1 线束厂、FPC 厂商、整车零部件研发与品控工程师，可用于新品研发验证、量产批次抽检、车企准入型式试验。
样品基础要求：FPC 需固定在与整车模组一致的安装位置，单次试验样品数量 5pcs，全程断电 0A、0V 开展全部测试，避免带电工况干扰电气检测结果。
二、250h 温湿度循环试验条件
1. 单循环温湿度时序
单轮完整循环流程：65±2℃、93±3% RH 保持 4h → 25±2℃过渡 0.5h → 65±2℃、93±3% RH 保持 4h → 25±2℃过渡 0.5h → -10±2℃低温 2h → 25±2℃回暖静置 1h
单次循环总时长 12h，完整循环次数 10 次；升降温全过程需控制在 2h 内完成，禁止快速温变产生额外应力。
2. 过程监控要求
整套试验周期合计 250h，试验过程每 15 分钟采集一次回路电阻、热敏电阻阻值，全程记录数据用于过程追溯；250h 循环周期结束后，样品需在常温常湿环境静置 12h，消除温度应力，再开展外观、电学、防水全项后检测。
三、测试前 / 后统一检测项目
1.测试前预检（留存基准对照数据）
外观检查：记录样品原始状态，确认无变形、剥离、气泡、裂纹、腐蚀、接头破损；
回路阻抗测量：两处点位记录初始阻值，母线 – FPC 连接器端子、电压检测板 – FPC 端子，标准单条电压检测线阻抗＜800mΩ；
热敏电阻阻值：记录初始值，合格区间 10kΩ±1%。
2.试验后全维度复检
外观复检：样品不允许出现融化、剥离、塑胶裂纹、金属腐蚀、接头灼烧破损等不良；
回路阻抗复检：试验后阻值相对初始值浮动范围需控制在 ±10% 以内；
热敏电阻阻值复检：实测值维持 10kΩ±1% 区间；
多点绝缘阻抗检测（1000V 绝缘阻抗测试仪），全部点位绝缘电阻需＞100MΩ：
相邻镍片对应的 FPC 连接器端子之间
同一片 FPC 电压检测板与灌封面之间
FPC 端子 (TB*/GB*) 与热敏元件之间（包含灌封面、导热垫区域）
巴片与树脂壳之间界面
IPX7 防水功能专项检测。
四、IPX7 防水测试实操步骤与判定标准
浸水豁免区域：FPC 连接器端子区域不参与浸水测试，试验前做好隔离防护；
浸水执行标准：遵循 GB/T 4208 IPX7 规范，样品浸入水面下方 1m 深度，连续浸泡 30min；
外观判定：浸泡擦干表面水渍后，样品无剥落、熔化、变形、进水痕迹；
绝缘复测：擦干表层水分后立即完成上述 4 处绝缘电阻测试，全部点位阻值大于 100MΩ 视为合格。
五、工程应用价值
整套温湿度循环 + 防水验证，完整模拟整车长期高温高湿存放、冬季低温行驶、雨天涉水等真实用车工况，能够提前暴露灌封密封缺陷、FPC 线路绝缘衰减、连接器密封失效、热敏电阻温漂超标等潜在故障，为产品结构优化、供应链品质管控提供客观、可追溯的原始试验数据支撑。
车载低压 FPC 连接器 6 向力学载荷测试实操指南（98N 保载 1min）
一、测试基础信息
测试对象：新能源 BBM 模组配套 WH 低压连接器；样品数量 5pcs，全程断电 0A/0V 工况，FPC 按照整车模组标准安装位置锁紧固定。
核心试验要求：6 个测试方向分别施加 98N 恒定载荷，每个方向持续保载 60s；全部方向测试完成后，统一执行外观、回路阻抗、热敏电阻、绝缘阻抗全项复检。
二、6 个测试方向区分与施力点位说明

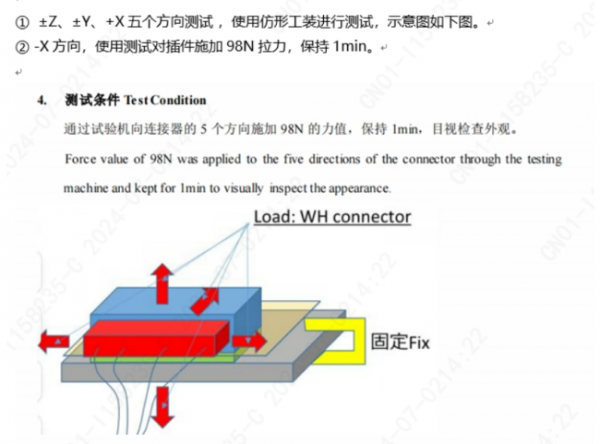

1. ±Z、±Y、+X 五个方向（仿形工装施压连接器壳体）
受力位置：采用定制仿形工装完整贴合 WH 连接器塑胶外壳本体施力；
工装作用：分散单点压强，避免局部重压造成连接器塑胶非正常开裂、卡扣断裂，保证受力均匀贴合壳体，还原整车装配受力状态。
操作流程：拉力试验机匀速加载至稳定 98N，保持载荷 1min，之后缓慢匀速卸载；调整工装角度，依次轮换完成剩余 4 个方向测试。
2. -X 方向（专用配对插件施力，禁止直接压连接器）
受力位置：先将配套测试对插件完全插合至 FPC 连接器接口侧，试验机夹具夹持配对插头，沿 – X 方向施加 98N 拉力；
试验设计目的：模拟整车线束拖拽、装配拉扯工况下插头拔拉带来的持续应力，真实复现端子松脱、焊点剥离失效风险。
三、设备加载规范与避坑要点
拉力试验机试验前完成计量校准，加载速率控制在 20~50N/min，禁止快速冲击式加载，避免瞬时峰值力超出标准 98N，造成假性失效；
测试全程模组底座工装完全锁死，不允许出现位移、滑移，防止受力偏移导致试验结果失真；
每个方向保载末期可目视初步观察连接器外观，6 个方向全部完成后统一做完整外观、电学检测。
四、试验后完整判定标准
1. 外观判定要求
连接器塑胶壳体、FPC 排线、焊接接头无变形、开裂、卡扣断裂、端子脱出、焊点剥离、腐蚀、灼烧痕迹。
2. 电气性能判定要求
回路阻抗：每条电压检测线阻抗＜800mΩ，试验后阻值变化不超过初始值 ±10%；
热敏电阻阻值维持 10kΩ±1% 区间；
多点绝缘阻抗＞100MΩ（1000V 绝缘测试仪），测量点位覆盖镍片端子、灌封区域、导热垫、巴片与树脂壳界面。
五、工程落地意义
车载连接器在车辆全生命周期内，持续承受路面颠簸、装配拉扯、线束拖拽等机械应力，六向力学载荷测试可提前验证连接器壳体强度、插合锁止结构、FPC 焊接端子抗拉力能力，规避装车后出现线路断路、绝缘性能下降、采集信号异常等售后故障。
版本 1（湿热循环 + 防水，适配 BBM/CCS FPC）
动力电池 CCS 集成母排配套 FPC 需完成 250h 长时温湿度循环试验，全程监控回路阻抗与热敏电阻阻值。试验结束静置 12h 后开展 IPX7 防水与多点绝缘检测，模拟整车高温高湿、低温、涉水工况，提前排查灌封分层、绝缘衰减隐患，数据可用于新品研发与车企准入评审。
版本 2（连接器六向力学测试）
针对 CCS 低压 FPC 连接器执行 6 个方向 98N 保载 1min 力学验证，±Z/±Y/+X 采用仿形工装施压壳体，-X 方向夹持配对插头施力。测试后核查外观、回路电阻、绝缘阻抗，验证连接器抗拉扯、抗冲击结构强度，规避装车后端子松脱、线路断路问题。
版本 3（CCS 电气安规专项）
车规 CCS 母排绝缘耐压测试覆盖镍片焊点、FPC 灌封面、导热垫、巴片树脂壳四大点位，采用 1000V 绝缘测试仪，绝缘电阻需稳定大于 100MΩ。同步检测电压采样回路阻抗波动、NTC 热敏阻值精度，保障电池信号采集长期稳定可靠。
版本 4（FPC 弯折 / 剥离力学）
车载 CCS-FPC 柔性线路需完成折弯耐久、镍片剥离力测试，验证 PI 膜与铜箔结合强度、激光焊接牢固度。结合温湿度循环前后数据对比，评估长期冷热交替下 FPC 分层、开裂风险，优化柔性线路结构与粘接工艺。
版本 5（行业综述轻量文案）
CCS 集成母排作为动力电池信号采集核心组件，需覆盖环境、力学、电气三类完整验证：高低温湿热、冷热冲击、IP 防水、连接器多向拉力、绝缘耐压、回路电阻监控等项目。标准化试验流程完整留存原始数据，支撑零部件品质管控与车型合规申报。
