INFRAMET光学镜头与瞄准镜测试系统

INFRAMET光学镜头与瞄准镜测试系统：从MTF到透过率的光学参数客观评价

一、概念定义

光学镜头与瞄准镜测试系统用于定量评估光学物镜、瞄准镜及各类光电系统光学通道的成像质量与几何光学参数。这类系统不直接评价探测器或整机，而是聚焦光学组件本身——通过标准目标投影与图像分析，在受控条件下测量镜头 / 物镜的调制传递函数、焦距、畸变、透过率等参数。

INFRAMET于2002年在波兰成立，专注于光电侦察与监视系统测试设备的研发制造，产品出口至全球60余个国家和地区。

二、产品矩阵

三、系列详解

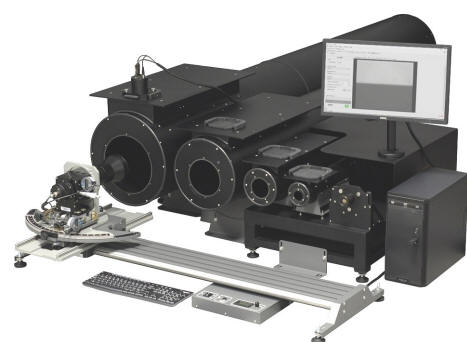

ORI是INFRAMET用于光学物镜测试的准通用水平配置测试站，覆盖VIS、VIS-NIR、SWIR、MWIR、LWIR等典型波段，支持离轴位置精确测试，适合科研机构及多类物镜制造商。系统通过标准靶标投影与图像分析，测量物镜的调制传递函数、焦距、畸变、透过率等光学参数。

ORIS是面向短焦距光学物镜的测试站，工作于可见光与近红外波段，可测量的参数包括MTF、分辨率、有效焦距（EFL）、畸变、渐晕、透射率、后焦距、法兰焦距、焦深、场曲与色差。

ORIFA是基于ORI定制开发的测试站，优化用于通常为U型转弯（折叠）设计的特定变焦物镜。

四、差异化特征

聚焦光学组件：与测试整机成像的DT、TVT等系统不同，ORI / ORIS将评价对象下沉到光学镜头与物镜，为光学组件供应商与装备维修单位提供光学质量检测手段。

准直投影光路复用：ORI沿用INFRAMET成熟的标准靶标投影与准直光路作为关键光学模块，保证投影图像质量与系统间的一致性。

维修校验适配：ORIS / ORIFA的专项参数支持维修后的光学对准恢复与性能复测，契合装备保障场景。

五、应用场景

光学镜头验收：镜头制造商与集成商通过ORI / ORIS测量MTF、畸变等参数，完成物镜来料与出货检验。

维修校验：装备维修单位利用ORIS / ORIFA对光学通道进行维修后的光学对准与成像质量复测。

研发优化：光学设计团队依据ORI的MTF与畸变反馈，指导镜头像差校正与镀膜工艺改进。

系统集成：多传感器平台在集成阶段通过ORI / ORIS验证各通道光学组件的一致性。

六、技术咨询与服务支持

上海明策光电技术有限公司作为INFRAMET品牌在中国的授权代理商，提供包括技术咨询、产品选型、安装指导、调试校准、维修保养在内的全流程服务。明策光电承诺：在收到用户通知后8小时内予以回应并给出解决方案，72小时内安排维修人员到达现场，120小时内完成故障排除（特殊情况和不可抗力因素除外）。如有疑问可联系明策光电技术团队获取专业支持。
